《隔離式防雷接地技術規程》是深圳市工程建設地方標準，標準代碼（SJG 177 -2024），由深圳市住房和建設局、深圳市氣象局聯合發布，2024年12月1日實施。本規程的主編單位為深圳遠征技術有限公司、深圳市國家氣候觀象臺、深圳供電局有限公司。本規程適用于深圳市范圍內供配電和信息通信系統采用隔離式防雷接地技術時，防雷與接地系統的設計、施工、驗收。
隔離式防雷接地主要的應用場景是防雷接地電阻值達不到標準要求時，防雷接地引下線和被保護設備的接地裝置的接地引出線之間的間隔不超過5m 時。該規程明確，雷電防護等級為A、B、C 級時，可采用隔離式防雷接地裝置；當供配電和信息通信設施的防雷接地電阻值達不到標準要求時，宜采用隔離式防雷接地裝置保護。 防雷接地引下線和被保護設備的接地裝置的接地引出線之間的間隔不超過 5m 時，應采用隔離式防雷接地裝置。LPZ0 與 LPZ1 等各區界面以及 LPZ0 區內被保護系統的設備間距大于 20m 時，均宜 采用隔離式防雷接地技術措施。用于多功能智慧桿、智慧公交站臺、交通信號設備、通信基站的隔離式防雷接地裝置抱桿安裝時，可直接將隔離式防雷接地裝置外殼同金屬桿體可靠連接。采用隔離式防雷接地裝置時，防雷接地電阻值可放寬至 50Ω。
隔離式防雷接地裝置可包含隔離式電源保護裝置、隔離式信號保護裝置、隔離式分組接地裝置。隔離式電源保護裝置應串接在電源端口；隔離式信號保護裝置應串接在信號端口；隔離式分組接地裝置應串接在接地干線和接地體之間。

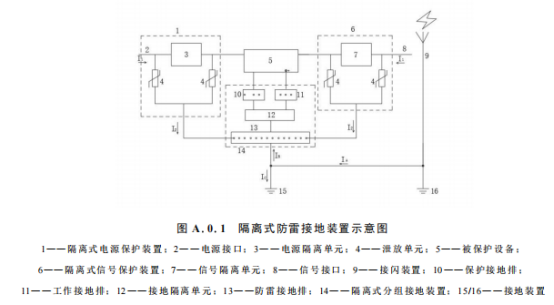

1.隔離式防雷接地裝置技術要求

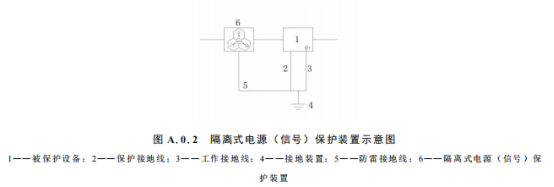

2.隔離式電源（信號）保護裝置技術要求

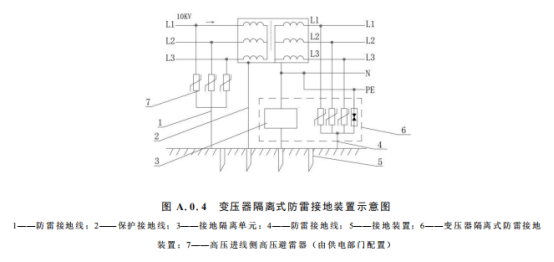

3.變壓器隔離式防雷接地裝置技術要求

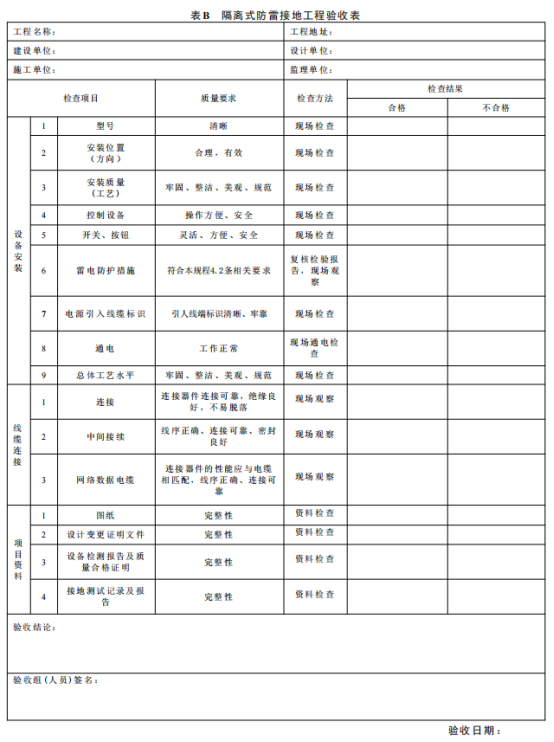

4.工程驗收。主要從設備安裝、線纜連接、項目資料三個方面進行驗收。接地裝置的位置、長度、間距及接地裝置的安裝方式應符合工程設計要求。
5.在線檢測。采用隔離式防雷接地技術的供配電和信息通信系統宜采用在線監測系統對相關參數、運行狀態進行實時監測。在線監測系統宜具備數據采集、通信傳輸、遠程管理、數據共享等功能。
參考：《隔離式防雷接地技術規程》（SJG 177 -2024）
